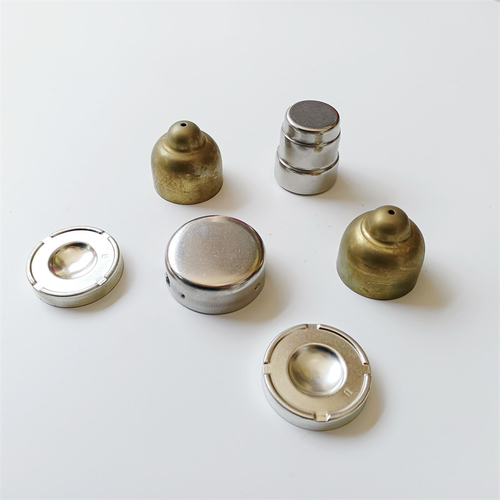

Części ciągnione to detale otrzymywane przez rozciąganie i odkształcanie arkuszy za pomocą urządzeń mechanicznych.Teraz przedstawimy standardy produkcyjne części rysunkowych.
1. Powierzchnia pierwszej ściany, powierzchnia dolna i powierzchnia ściany części do głębokiego rysowania oraz promień naroża czterech rogów części prostokątnej powinny być odpowiednie.mm2rd1, mm5,1r2d.
2. Kształt rozciągniętej części powinien być prosty i symetryczny oraz powinien być jednorazowo maksymalnie rozciągnięty.
3. W przypadku części, które wymagają wielokrotnego rozciągania, przy założeniu zapewnienia wymaganej jakości powierzchni, należy dopuścić ślady, które mogą powstać na powierzchniach wewnętrznych i zewnętrznych.
4. Ze względu na spełnienie wymagań montażowych ściana boczna części do głębokiego tłoczenia powinna mieć pewne nachylenie.
5. Wymiary części głęboko tłoczonych należy oznaczyć ich wymiarami zewnętrznymi lub wewnętrznymi, a wymiar wewnętrzny i zewnętrzny nie powinny być oznaczane jednocześnie.W przypadku trapezowych elementów do głębokiego tłoczenia wymiar w kierunku wysokości powinien generalnie opierać się na dnie.Jeśli górna część jest punktem odniesienia, nie jest łatwo zagwarantować wymiar wysokości.
6. Odległość od otworu na dnie lub kołnierzu głębokiego elementu ciągnionego do ściany bocznej powinna być odpowiednia.
