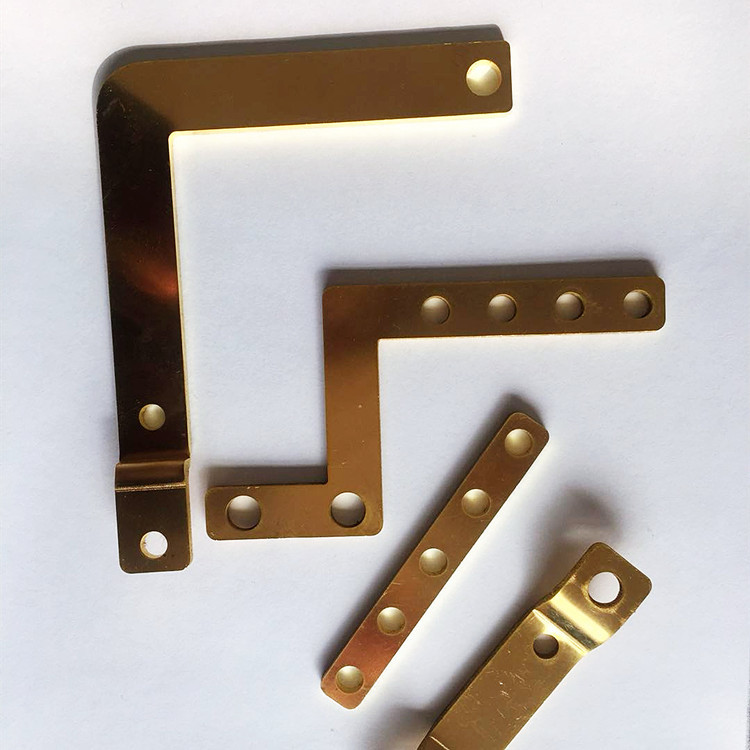

Miedziane szyny zbiorcze Elastyczne elektryczne miedziane szyny zbiorcze Miękkie połączenie
Połączenie między miedzianą szyną zbiorczą a elementami elektrycznymi
1. Wymagania dotyczące połączenia bezpośredniego: Gdy końcówka elementu jest płaska, połączenie szyn może być bezpośrednio przymocowane śrubami, jak pokazano na rysunku, ale łączniki muszą być wykonane ze stali.
2. Gdy złącze elementu jest śrubą, szynę zbiorczą można bezpośrednio połączyć ze śrubą, jak pokazano na poniższym rysunku, aby zapobiec poluzowaniu, należy dodać nakrętkę kontrującą, a między blokadą nie należy dodawać podkładki orzech.
Montaż szyn miedzianych
1. Połączenie pomiędzy szyną zbiorczą i szyną zbiorczą oraz szyną zbiorczą i elementami elektrycznymi należy mocować za pomocą śrub przelotowych, a siła dokręcania śrub przelotowych powinna spełniać wymagania zawarte w tabeli 9.
2. Powierzchnia styku szyny zbiorczej powinna być utrzymywana w czystości.(Jeśli istnieją specjalne wymagania, można go pokryć smarem elektrycznym)
3. Gdy szyna jest umieszczona poziomo, śruby należy nosić od dołu do góry.W innych przypadkach nakrętkę należy umieścić po stronie konserwacyjnej.Po spłaszczeniu podkładki sprężystej zaleca się przekręcić ją na pół, aby dokręcić momentem.W tym momencie długość śruby powinna odsłonić nakrętkę 2～ 5 klamer.
4. Podkładki należy założyć po obu stronach śruby, odstęp pomiędzy podkładkami sąsiednich śrub powinien wynosić 3mm, a podkładki sprężyste lub nakrętki zabezpieczające należy zamontować po stronie nakrętki.
5. Śruby powinny być równomiernie naprężone, a zaciski urządzeń elektrycznych nie powinny podlegać dodatkowym naprężeniom.
6. Po zainstalowaniu szyny nie powinno być naprężeń.
7. Połączenie szyn może być zabezpieczone specjalną tuleją izolacyjną.
Parametry produktu
|
Materiał
|
Materiały ze stopów metali nieżelaznych, takie jak stal węglowa, stal nierdzewna, stal ocynkowana, aluminium, miedź, mosiądz itp
|
|
Wykończenie powierzchni
|
Dostępne są wszystkie rodzaje obróbki powierzchni, takie jak chromowanie, cynkowanie, niklowanie, malowanie proszkowe, e-powlekanie, zanurzanie
powlekanie, polerowanie lustra itp. |
|
Aplikacja
|
Części sprzętu elektronicznego / urządzenia / sprzętu samochodowego / przemysłowego do tłoczenia metali
|
|
Przetwarzanie
|
Nasz proces obejmuje wytwarzanie oprzyrządowania, tłoczenie, głębokie rysowanie, wykrawanie, przędzenie, cięcie laserowe, gięcie, bezszwowe
spawanie, obróbka skrawaniem i montaż |
|
Kontrola jakości
|
System odpowiedzialności i okresowa kontrola jakości on-line co godzinę
|
|
Rynek Główny
|
USA/Niemcy/Kanada/Włochy/Wielka Brytania/Australia/Pakistan/Francuski itp
|
