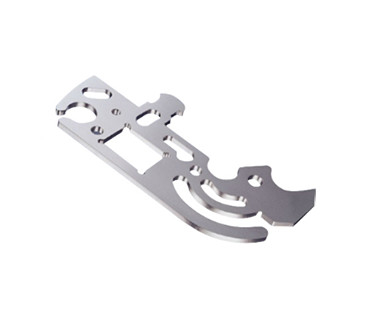

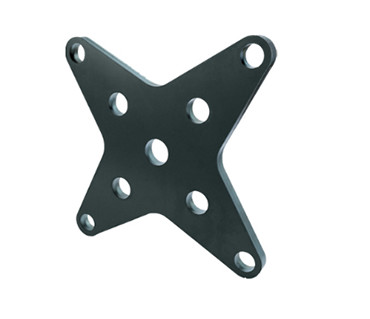

Cięcie laserowe Tłoczenie części Niestandardowa obróbka blach
Rozważania przy cięciu laserowym części konstrukcyjnych.
1. Zamknij kontur.
Wszystkie cięte profile muszą być zamknięte.To ważniejsza zasada.Jeśli profil pozostaje otwarty, części nie można usunąć z oryginalnej blachy.W przypadku grawerowania lub trawienia nie ma potrzeby zamykania obrysu.
2. Okrągły otwór.
Otwory o wąskich tolerancjach można wiercić najpierw laserem, a następnie wiertłem, które tworzy małe otwory w materiale, a następnie prowadzi wiertło podczas procesu wiercenia.Średnica perforacji wynosi około 2-3 mm.
3. Otwory gwintowane.
Grubość materiału wynosi co najmniej 1,5 mm.Stal topi się i paruje podczas cięcia laserowego.Po schłodzeniu cięcie staje się twarde i trudne do gwintowania.Dlatego przed nacięciem gwintu zaleca się wiercenie laserem, a następnie wiercenie.
4. Filet z rogu.
Części blaszane mogą mieć ostre rogi, ale dodanie fazowania (co najmniej połowa grubości materiału) pod każdym kątem powoduje, że część jest tańsza.
5. Nacięcia i ucha.
Mniejsza szerokość nacięcia to co najmniej 1mm lub grubość materiału, w zależności od tego, która z tych wartości jest większa.Długość nie może przekraczać pięciokrotności szerokości.Końcówki muszą mieć grubość co najmniej 3 mm lub dwa razy większą niż grubość materiału lub większa z tych wartości.Podobnie jak w przypadku nacięć, długość powinna być mniejsza niż pięciokrotność szerokości.
Odległość między nacięciami musi wynosić co najmniej 3mm, mniejsza odległość między uszami musi wynosić 1mm lub grubość materiału jest większa.Części mogą się odkształcić, jeśli zasady nie będą przestrzegane.
6. Wiele części lub cienkie części.
Przy cięciu wielu części na tej samej blasze odległość między nimi jest nie mniejsza niż grubość materiału.Jeśli części są zbyt blisko siebie lub jeśli część jest przecięta zbyt cienko, materiał może spalić się między dwiema liniami cięcia.
Obróbka powierzchniowa
|
Stal nierdzewna
|
Polerowanie, pasywacja, piaskowanie, grawerowanie laserowe
|
|
Stal
|
Cynkowanie, tlenek czarny, niklowanie, chromowanie, nawęglanie, malowanie proszkowe
|
|
Aluminium
|
Wyczyść anodowane, anodowane na kolor, piaskowane anodowane, folia chemiczna, szczotkowanie, polerowanie
|
|
